PROPOSAL PERANCANGAN INSTALASI LISTRIK RUMAH TIPE 70 / 135

Disusun Oleh :

NAMA                 : Muhamad Robi Yamin

KELAS                : 3IB04A

NPM                    : 14416642

MATA KULIAH : Ekonomi Teknik #

JURUSAN TEKNIK ELEKTRO

FAKULTAS TEKNOLOGI INDUSTRI

UNIVERSITAS GUNADARMA

2019

KATA PENGANTAR



Puji syukur saya ucapkan kepada Allah SWT karena atas rahmat dan hidayah-Nya saya dapat menyelesaikan proposal tepat pada waktunya. Proposal yang saya susun berjudul “PERANCANGAN INSTALASI LISTRIK RUMAH TIPE 70 / 135”.

             Proposal ini saya susun sebagai tugas dari mata kuliah Ekonomi Teknik. Semoga proposal ini bisa menjadi acuan sebagai referensi untuk melakukan perancangan instalasi listrik rumah tipe 70/135.

Saya menyadari bahwa proposal ini masih jauh dari kata sempurna. Oleh karena itu semua kritik dan saran yang bersifat membangun dari berbagai pihak sangat saya harapkan agar dalam penyusunan berikutnya dapat lebih baik. Akhir kata semoga proposal ini dapat bermanfaat bagi pembaca aamiin.

Bekasi, 29 Januari 2019

 Muhamad Robi Yamin

DAFTAR ISI

KATA PENGANTAR.. 2

DAFTAR ISI. 3

BAB 1 PENDAHULUAN.. 4

1.1        Latar Belakang. 4

1.2        Perumusan Masalah. 4

1.3        Tujuan. 4

1.4        Batasan Masalah. 4

BAB 2 LANDASAN TEORI. 5

BAB 3 PERENCANAAN.. 6

3.1        Alat dan Bahan yang Digunakan. 8

3.2        Anggaran Biaya. 8

3.3        Pembagian Daya. 9

3.4        Perhitungan Beban Listrik. 9

3.5        Lampiran Biaya. 10

BAB 4 KESIMPULAN DAN SARAN.. 17

4.1        Kesimpulan. 17

4.2        Saran. 17

BAB 1

PENDAHULUAN



1.1  Latar Belakang

Listrik merupakan energy yang bersih, mudah dibangkitkan, disalurkan, dikendalikan dan dapat diubah dalam berbagai bentuk energy lain seperti cahaya, gerak, panas dan sebagainya. Oleh karna itu listrik banyak dimanfaatkan untuk menunjang kehidupan, baik dalam rumah tangga, industry, komersial, maupun pelayanan umum.

Pada saat sekarang ini litrik sudah menjadi kebutuhan pokok bagi manusia. Tanpa energy tersebut maka secara otomatis keberadaan peralatan yang menggunakan sumber listrik akan sulit untuk berfungsi. Listrik sebagai penerangan saat ini sangat dibutuhkan baik itu dikota-kota besar maupun pedesaan yang sampai pada saat ini masih minim mendapatkan supply energi listrik.

Apabila instalasi tersebut diperhatikan dengan sangat mendetail maka akan memperkecil kemungkinan akan terjadinya konsleting. Dengan banyaknya perusahaan instalasi yang menawarkan jasa instalasi yang berbeda namun harus tetap memperhatikan  peraturan-peraturan yang sesuai dengan Peraturan Umum Instalasi Listrik (PUIL 2000).

1.2  Perumusan Masalah

1.      Apa saja Alat dan Bahan yang Digunakan ?

2.      Berapa Anggaran Biayanya ?

3.      Bagaimana Pembagian Daya listrik  ?

4.      Perhitungan Beban Listrik?

1.3   Tujuan

Merancang instalasi listrik rumah tipe 70/135 dan membuat rincian alat,biaya dan perhitungan yang digunakan dalam perancangan.

1.4  Batasan Masalah

Proposal ini membahas mengenai instalasi rumah dari alat dan bahan yang digunakan, biaya dari setiap komponen, pembagian daya, dan perhitungan beban listrik.

BAB 2

LANDASAN TEORI

Untuk pemasangan instalasi listrik penerangan dan tenaga untuk rumah terlebih dahulu harus melihat gambar-gambar rencana instalasi yang sudah dibuat oleh perencana berdasarkan denah rumah atau bangunann dimana instalasi akan dipasang. Selain itu juga spesifikasi dan syarat-syarat pekerjaan yang diterima dari pemilik bangunan, dan syarat tersebut tidak terlepas dari peraturan yang harus dipenuhi dari yang berwajib yang mengeluarkan peraturan yaitu PLN. Syarat-syarat pekerjaan instalasi :

1.      Gambar situasi untuk menyatakan letak bangunan, dimana instalasinya akan dipasang serta rencana penyambungandengan jaringan PLN. Gambar instalasi yaitu rencana penempatan semua peralatan listrik yang akan dipasang dan sarana pelayanannya, misalnya : titik lampu, saklar, kotak kontak, panel hubung bagi, dan data teknis yang penting dari setiap peralatan listrik yang akan dipasang.

2.      Rekapitulasi, rekapitulasi atau perhitungan jumlah dari komponen yang akan diperlukan antara lain :

·         Rekapitulasi material

·         Rekapitulasi daya

Oleh karena itu dengan mengacu pada ketentuan-ketentuan diatas semua pekerjaan listrik termasuk pemasangan instalasi penerangan dan instalasi tenaga pada suatu bangunan atau rumah akan bekerja dengan baik. Hal ini juga sangat berguna bagi seorang perencana yangterampil.

BAB 3

PERENCANAAN

( Perancangan Instalasi Listrik )

3.1  Alat dan Bahan yang Digunakan

1.      Saklar tunggal

2.      Saklar seri

3.      Stop Kontak

4.      Kabel NYA

5.      MCB

6.      Fitting

7.      Lampu pijar

8.      Lampu TL



3.2  Anggaran Biaya

NO	NAMA BARANG	HARGA ( satuan )	BANYAK	SPESIFIKASI BAHAN	JUMLAH
1	Saklar tunggal	6.000	7 buah	BROCO 6611	42.000
2	Saklar seri	22.000	3 buah	BROCO	66.000

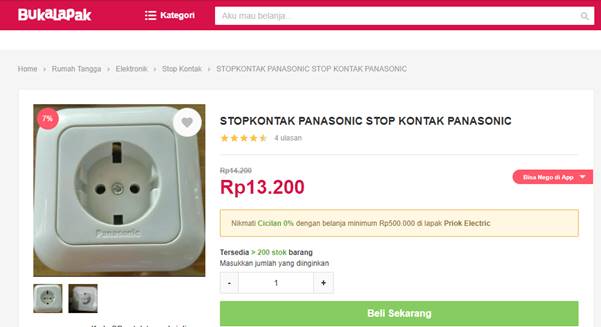

4	Stop kontak	13.200	7 buah	PHILIPS	92.400
5	Bola lampu pijar 11 watt	39.900	14 buah	PHILIPS LED	558.600
6	Fitting	7.500	14 buah	BROCO	105.000
7	Fitting Lampu TL	30.000	2 buah	PHILIPS	60.000
8	Lampu TL 9 watt	65.000	2 buah	Neon TL LED	130.000
9	MCB	52.900	1 buah	SCHNEIDER	52.900
10	Kabel NYA	11.500	15 m	EXTRANA 1,5 mm	172.500
JUMLAH					1.279.400



3.3  Pembagian Daya

Ruangan	Pembagian Daya
	Lampu	Stop Kontak	Daya
Taman Depan	Lampu pijar (11W)	-	11W
Teras 1	Lampu Pijar (11W)	-	11W
Teras 2	Lampu Pijar (11W)	-	11W
Carport	Lampu TL (11W) 2 buah	-	22W
R.Tamu	Lampu Pijar (11W)	AC (450 Watt)	461W
Km.Tidur 1	Lampu Pijar (11W)	Komputer (100 Watt)	111W
Km.Tidur 2	Lampu Pijar (11W)	Kipas Angin (70 Watt)	81W
Km.Tidur 3	Lampu Pijar (11W)	Kipas Angin (70 watt)	81W
R.Shalat	Lampu Pijar (11W)	-	11W
R.Keluarga	Lampu Pijar (11W) 2 buah	TV (65 Watt)	87W
Km.mandi 1	Lampu Pijar (11W)	-	11W
Km.Mandi 2	Lampu Pijar (11W)	-	11W
Dapur dan R.makan terbuka	Lampu Pijar (11W)	Kulkas ( 97 Watt)	108W
Taman Belakang	Lampu Pijar (11W) 2 buah	-	22W
TOTAL			928 W



3.4  Perhitungan Beban Listrik

Pada perancangan instalasi listrik rumah 70/135 beban total listrik yang digunakan sebesar 928 W maka :

I =  P / V

I = 928W / 220V

I = 4,22 A ~ 5A

Bila faktor kerja keseluruhan ialah 0,8 daya semu maka 928 / 0,8 = 1160 VA

Jika faktor kebersamaan adalah 0,6 VA  yang diajukan untuk penyambungan maka :

0,6 x 1160 VA = 696 watt

Dengan ini maka dapat diajukan permintaan daya ke PT PLN  dengan daya 900 VA, 5A

3.5  Lampiran Biaya

DAFTAR HARGA

NO	NAMA BARANG	PANJANG	KODE	HARGA
1	Kabel NYA 1,5 polos	15 mtr	RS	RP. 11.500
2	Kabel NYA SEA 2,5	35 mtr		RP. 24.000
5	KABEL NYA 2,5 ZENITH	50 MTR	975	RP. 36.500
6	KABEL NYA 2,5 SEA	70 MTR	1065	RP. 42.000
7	KABEL NYA 1X1,5 STAR	50 MTR	1695	RP. 62.000
8	KABEL NYA 1,5 SINCO	50 MTR	195	RP. 75.000
9	KABEL NYA 1,5 COMET	50 MTR	24	RP. 80.000
10	KABEL NYA 1,5 SINCO	100 MTR	375	RP. 142.000
11	KABEL MXT 2X30	30 MTR	585	RP. 22.500
12	KABEL MXT 2X50	30 MTR	915	RP. 35.000
13	KABEL MXT 2X80	30 MTR	1275	RP. 50.000
14	KABEL NYZ 2X23 BLESS		42	RP. 16.500
15	KABEL NYZ 2X23 KIMURA			RP. 18.500
16	KABEL NYZ 2X23 FLEXIO	45 MTR	1035	RP. 40.000
17	KABEL NYM 2X1,5	20 MTR	765	RP. 30.000
18	KABEL NYM 2X 1,5 SEA	80 MTR	285	RP. 110.250
19	KABEL NYM 2X1,5 SEA	80 MTR ASLI	585	RP. 225.000
20	KABEL NYM 2X1,5 SINCO		5175	RP. 196.000
21	KABEL HYO 2X0,75 SEA	50 MTR	2025	RP. 80.000
22	KABEL HYO 2X1,5 SEA		285	RP. 110.000
23	KABEL HYO 2X2,5 SEA		507	RP. 195.000
24	KABEL HYO 2X0.75 SEA MONSTER BERRY		585	RP. 221.000
25	KABEL HYO 2X0,75	75 MTR		RP. 187.000
26	KABEL VISION NYA 1,5	100 MTR		RP. 123.000
27	KABEL ANTENA			RP. 13.500
28	KABEL 2X100 KENCANA	25 MTR		RP. 55000

DAFTAR HARGA

NO	NAMA BARANG	ISI	HARGA
1	FETTING GANTUNG ISAKI	24	RP.1250
2	FETTING GANTUNG ROCIA		RP.1300
3	FETTING GANTUNG SUNFREE		RP.1300
4	FETTING GANTUNG VISION	12	RP.2650
5	FETTING FLAFON TEMPEL 107	20	RP.1850
6	FETTING FLAFON TEMPEL 309		RP.3150
7	FETTING FLAFON YADHI ELEKTRIK		RP.1750
8	FETTING FLAFON FLEXIO R1/4		RP.1500
9	FETTINF FLAFON FLEXIO POLOS		RP.1500
10	FETTING FLAFON FLEXIO KEMBANG		RP.1750
11	FETTING FLAFON RRT		RP.2250
12	FETTING FLAFON MATSUKA KECIL	12	RP.4500
13	FETTING FLAFON MATSUI	06	RP.4500
14	FETTING FLAFON MATSUKA BESAR	12	RP.6650
15	FETTING FLAFON HAWAI		RP.2750
16	FETTING KOMBINASI T DEKSON	12	RP.4000
17	FETTING KOMBINASI TARIK DEXSON	12	RP.7500
18	FETTING TL		RP.850
19	FETTING LAMPU LOMBOK		RP.200
20	SAKLAR TEMPEL HW ENGKEL	12	RP.3500
21	SAKLAR TEMPEL HW SERI	12	RP.4000
22	SAKLAR TEMPEL HW STOP	12	RP.3750
23	SAKLAR GANTUNG RRT	24	RP.1250
24	T – MULTI SHUKAKU	24	RP.6000
25	T – MULTI YUNIOR	30	RP.2750
26	T – MULTI DEXICON	24	RP.2650
27	MCB MORGAN	12	RP.9000
28	MCB IZUNLI	12	RP.6500
29	MCB MATSUKA	12	RP.12000
30	SEKRENG OTOMATIS MORGAN,DEXTA, NOI	24	RP.8500
31	SEKRENG OTOMATIS PALLAS	12	RP.9000
32	SEKRENG OTOMATIS OKACI	12	RP.12500
33	SEKRENG BATU	5	RP.6500
34	SENTER CAS MATRIX KECIL		RP.12500
35	SENTER CAS MATRIX BESAR		RP.12500
36	SENTER CAS FOX		RP.13000
37	SENTER TOYOSAKI		RP.47500
38	SENTER AK 6602		RP.41000
39	SENTER AK 886		RP.45000
40	SENTER AK 666		RP.57500
41	LAMPU NAGOYA		RP.81000
42	MINI LAMP		RP.4800
43	RAKET NYAMUK		RP.27500
44	FITTING COLOK		RP.3000
45	LAMP KEPALA METRIX MT 1890-1		RP.21500
46	LAMP KEPALA METRIK  MT7180		RP.25000
47	LAMP KEPALA METRIX MT1898		RP.25000

Sumber Survey Harga Barang Komponen Listrik :

1. https://www.google.com/search?q=list+harga+komponen+alat+listrik+lengkap&safe=strict&source=lnms&tbm=isch&sa=X&ved=0ahUKEwjy8rmi95vgAhUWiHAKHVZtAyoQ_AUIDigB&biw=1366&bih=626#imgrc=z0-AYBun9xOimM:
2. https://www.monotaro.id/corp_id/catalogsearch/result/?q=saklar
3. http://www.depo-led.com/14-tl-neon-tube-light
4. https://www.monotaro.id/corp_id/catalogsearch/result/?q=mcb+schneider&gclid=Cj0KCQiA-c_iBRChARIsAGCOpB0LY3_vc49Es- ebRlbVAApfkzPP7XMgJ0NUG9Ldb97WPE3hKdR378AaAplOEALw_wcB
5. https://www.monotaro.id/corp_id/catalogsearch/result/?q=lampu+pijar
6. https://www.monotaro.id/corp_id/catalogsearch/result/?q=stop+kontak
7. http://calvin-grosiralatlistrik.blogspot.com/2012/01/daftar-harga_10.html
8. https://www.bukalapak.com/products?utf8=%E2%9C%93&source=navbar&from=omnisearch&search_source=omnisearch_organic&search%5Bhashtag%5D=&search%5Bkeywords%5D=saklar+seri





BAB 4

KESIMPULAN DAN SARAN

4.1  Kesimpulan

Untuk dapat melakukan instalasi dengan baik dan benar serta memenuhi syarat perinstalasian yang ada di Indonesia maka haruslah mengikuti petunjuk standar yang ada pada PUIL.

Instalasi rumah tinggal semakin bagus bila direncanakan dahulu sebelum dilakukan pemasangan instalasi Bahan harus sesuai dengan ketentuannya masing-masing, sehingga tidak terjadi kecelekaan.Gunakan peralatan yang aman saat melakukan instalasi. Pembagian daya harus diperhatikan agar tidak terjadi pembebanan pada suatu grup saja.

Alat yang digunakan pada perancangan ini adalah Saklar tunggal, Saklar seri, Stop Kontak, Kabel NYA, MCB, Fitting, Lampu pijar, Lampu TL. Biaya yang dikeluarkan pada perancangan instalasi ini sebesar Rp 1.127.600,- untuk daya yang diperlukan sebesar 1300 VA dengan arus 6A.

4.2  Saran

Dalam melakukan perancangan sebaiknya harus mengetahui bagaimana cara perancangan instalasi rumah sesuai aturan PUIL sehingga tidak terjadi kesalahan dalam penyambungan.

Untuk pemasangan ground atau elektroda hendaknya dipasang sesuai dengan ketentuan PUIL instalasi, yakni harus sesuai dengan elektroda apa yang di pasang untuk keadaan rumah pada tempat menginstalasi Gunakan alat yang standar untuk memperoleh hasil yang baik.
